鹿茸作为名贵中药材，其表面积是衡量其品质、分级和定价的重要参数之一。传统的人工测量方法效率低下、主观性强且易产生误差。因此，利用计算机视觉技术，特别是开源的OpenCV库，开发一款自动化、高精度的鹿茸面积计算软件，具有重要的实用价值。本文旨在阐述该软件的设计思路与开发过程。
一、 软件总体设计
- 目标与需求分析：软件的核心目标是实现鹿茸图像中鹿茸区域面积的自动、准确计算。主要功能需求包括：图像导入与预处理、鹿茸区域分割、面积计算与输出。非功能需求包括：用户界面友好、操作简便、计算结果可重复且精度高。

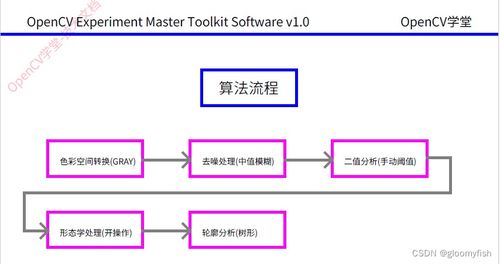

- 系统架构：软件采用经典的“输入-处理-输出”架构。前端为用户交互界面，后端为核心图像处理算法。核心处理流程为：图像采集 -> 预处理 -> 鹿茸区域分割 -> 形态学处理 -> 面积像素统计 -> 物理面积换算 -> 结果展示与导出。
二、 核心算法设计与OpenCV实现
- 图像预处理：
- 读取图像：使用
cv2.imread读取用户上传的鹿茸图像（建议在单一、均匀背景下拍摄，如黑色或白色背景）。
- 尺寸调整与去噪：使用
cv2.resize统一处理尺度，利用cv2.GaussianBlur或cv2.medianBlur进行平滑滤波，减少噪声干扰。
- 色彩空间转换：根据背景色，将图像从BGR转换到合适的色彩空间（如HSV），以便更好地分离前景（鹿茸）与背景。
- 鹿茸区域分割（关键步骤）：
- 阈值分割：若背景均匀，可直接使用
cv2.threshold进行二值化，或将图像转换到HSV空间后，利用cv2.inRange函数根据鹿茸的颜色范围（需预先标定）提取掩膜（Mask）。
- 边缘检测辅助：可结合
cv2.Canny进行边缘检测，辅助确定轮廓。
- 分水岭算法：对于背景复杂或鹿茸与背景对比度不高的图像，可考虑使用基于标记的分水岭算法（
cv2.watershed）进行更精细的分割。
- 形态学后处理：
- 使用
cv2.morphologyEx进行开运算（先腐蚀后膨胀）和闭运算（先膨胀后腐蚀），以消除分割后掩膜中的小噪声点并填充内部孔洞，获得更完整、平滑的鹿茸区域。
- 轮廓查找与面积计算：
- 使用
cv2.findContours在二值化掩膜上查找最大轮廓（即鹿茸轮廓）。
- 使用
cv2.contourArea直接计算轮廓内的像素面积（单位：像素^2）。
- 物理面积换算：在拍摄时，需在鹿茸旁放置一个已知尺寸的参照物（如标准尺寸的标定板或硬币）。软件需允许用户框选或自动识别该参照物，计算其像素面积，进而得到“像素-实际尺寸”的换算比例尺（例如：毫米/像素）。鹿茸的实际面积 = 鹿茸像素面积 * (参照物实际面积 / 参照物像素面积)。
- 结果可视化与输出：
- 使用
cv2.drawContours在原图上绘制出检测到的鹿茸轮廓。
- 使用
cv2.putText在图像上标注计算出的面积值。
- 将结果图像显示在GUI中，并提供面积数值的文本导出功能（如保存为.txt或.csv文件）。
三、 软件界面（GUI）开发
为提升易用性，可借助PyQt、Tkinter等Python GUI库搭建前端界面。主要界面元素应包括：
- 图像加载/显示区域。
- 参数调节控件（如阈值滑块、色彩范围选择器，用于适应不同拍摄条件）。
- “处理”按钮，触发面积计算流程。
- 结果显示区域，显示计算出的面积（像素面积和换算后的物理面积）。
- 结果导出按钮。
四、 开发难点与优化策略
- 光照与背景影响：这是影响分割精度的主要因素。解决方案包括：建议用户使用标准化照明和纯色背景；软件内部可集成自动白平衡和对比度增强算法；提供手动参数微调功能。
- 鹿茸形态复杂与表面纹理：鹿茸分支多，表面不平滑。在形态学处理阶段需谨慎选择核的大小，以保持细节。对于极其复杂的形状，可考虑采用基于深度学习的语义分割模型（如U-Net）进行更鲁棒的分割，但这需要大量的标注数据。
- 标定精度：物理面积换算的准确性高度依赖参照物的标定。需明确标定流程，并尽可能使用高精度、高对比度的标定物。
五、
本文设计并开发了一套基于OpenCV的鹿茸面积计算软件。通过图像预处理、阈值分割（或更高级的分割算法）、形态学后处理、轮廓提取与面积计算这一系列流程，实现了鹿茸表面积的自动化测量。该软件将计算机视觉技术应用于传统中药材的量化评估，能够有效提高测量效率与客观性，为鹿茸的标准化分级与交易提供了一种可靠的技术工具。未来工作可集中于提升复杂场景下的分割鲁棒性，以及集成更多测量功能（如长度、体积估算等）。
